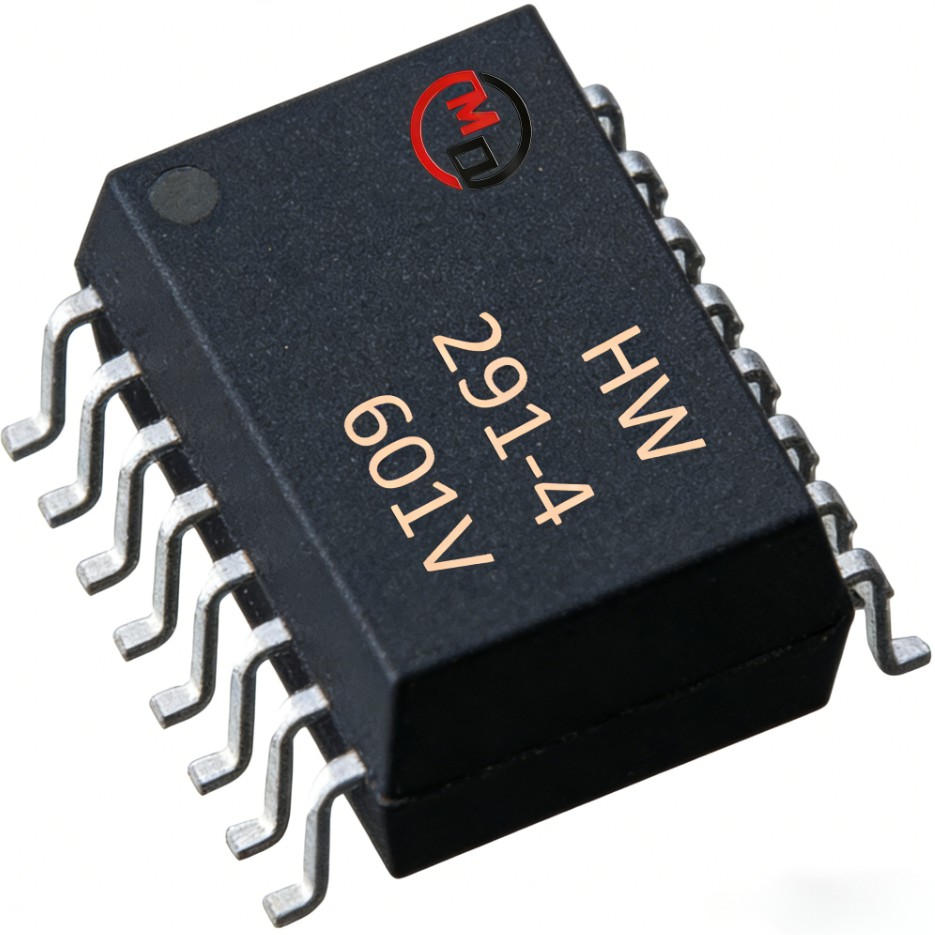

HW291-4 是泓冠公司推出的一款经典且应用广泛的四通道光电耦合器。该器件在单一封装内集成 4 路独立的光电耦合通道,每一路均由红外发光二极管与光电晶体管组合构成。

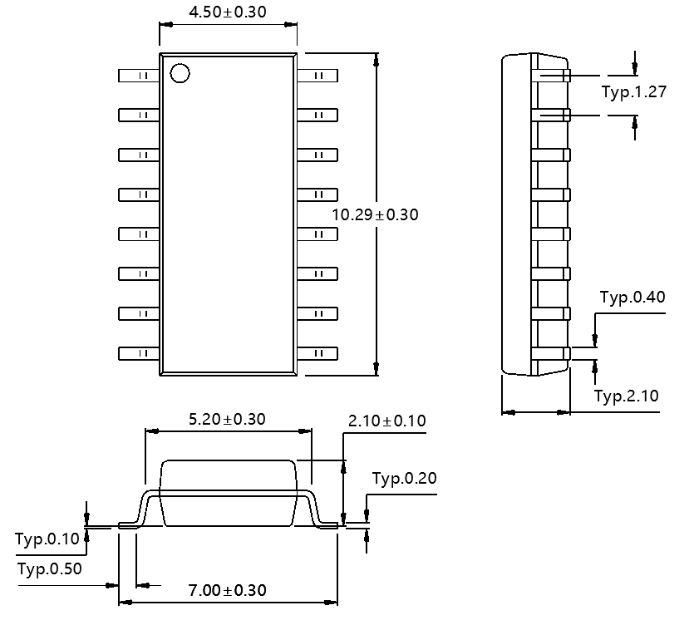

Package Dimension (Unit:mm)

通道数:4 通道
隔离电压:绝缘耐压高(通常可达3500Vrms 以上),可有效实现高低压电路间的电气隔离。
封装:SSOP16
输出类型:光电晶体管输出(集电极开路)
用途:主要应用于信号隔离、电平转换、噪声抑制、系统接口等。

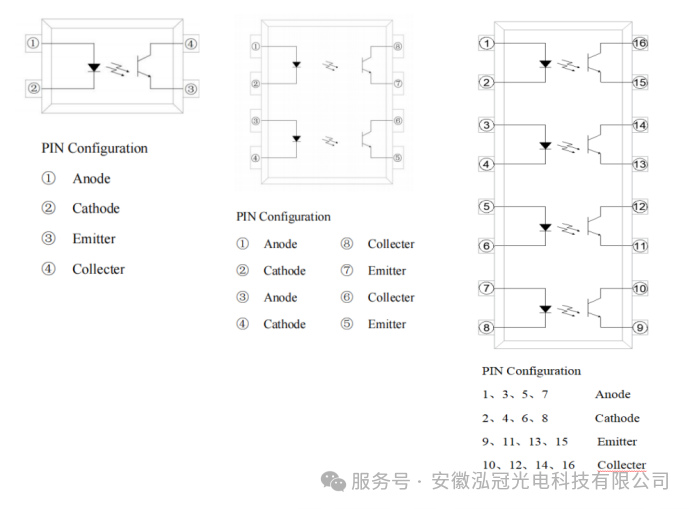

每个通道的内部结构可以简化为:
工作原理:当输入端LED 通流发光时,光线照射至输出端光电晶体管,使其导通(CE 极间阻抗降低);无光照时,光电晶体管则处于截止状态。

这是最基础的应用,用于传递数字信号(高/ 低电平)。
电路图描述:
输入端:
Vin接一个电阻Rin (例如1kΩ)到HW291-4的阳极(Anode)。
阴极(Cathode)接地。
当Vin为高电平时,电流流过LED,光耦工作。
当Vin为低电平时,LED无电流,光耦不工作。
限流电阻Rin的计算:Rin=(Vin−Vf)/If
Vin:输入信号电压(如5V)
Vf:LED正向压降(HW291-4典型值约1.2V ~ 1.3V)
If:LED正向电流(推荐工作范围5mA ~ 20mA,例如取10mA)
示例:Rin = (5V - 1.2V) / 0.01A = 380Ω,实际可取标准值360Ω或390Ω。
输出端:
光电晶体管的发射极(Emitter)接地。
集电极(Collector)通过一个上拉电阻Rload (例如4.7kΩ ~ 10kΩ)接到正电源Vcc2。
Vcc2是输出侧的电源,可以与输入侧的Vin电源不同,这正是电平转换和隔离的意义所在。
输出逻辑:
当输入有电流(LED亮) ->光电晶体管导通->输出端Vout被拉低到接近0V ->输出低电平。
当输入无电流(LED灭) ->光电晶体管截止->输出端Vout被Rload上拉到Vcc2 ->输出高电平。
结论:这是一个反相的逻辑。
在基本电路的基础上,为了提高开关速度,可以在限流电阻Rin 上并联一个小的加速电容 Cac (例如 10pF ~ 100pF)。
作用:当输入信号跳变时,电容可瞬间提供较大电流,让LED 实现更快的开启与关断,有效降低光耦传输延迟,优化波形边沿特性。
HW291-4 也可用于模拟信号传输,但使用时需注意其非线性特性与温度漂移。在精度要求不高的应用场合,可采用以下电路实现。
关键点:
输入端:使用一个运算放大器来驱动LED,通过负反馈来补偿光耦的非线性。
输出端:同样可以使用一个运放电路来处理输出信号。
注意:这种电路比数字开关电路复杂得多,需要精心设计以保持线性度。
定义:CTR=(Ic/If)∗100%
Ic是输出侧光电晶体管的集电极电流,If是输入侧LED的正向电流。
HW291-4的CTR有一个范围(例如50% ~ 600%),并且会随温度和老化衰减。设计时必须保证在最坏情况下的CTR也能使电路正常工作。
在数字电路中,要确保在最小CTR时,导通状态下的Ic足以将输出电平拉低到逻辑低电平的阈值以下。
HW291-4的速度相对较慢(开关时间在微秒级)。
不适合传输高速数字信号(如> 100kHz的方波)。如果需要高速,应选择高速光耦(如6N137)。
减小负载电阻Rload可以提高速度,但会增大功耗。
HW291-4有4个独立通道。对于不使用的通道,建议将其输入端(LED)的引脚短接,或者通过一个大电阻(如1MΩ)连接到地或正电源,以避免引脚悬空引入噪声。
禁忌:不要将不用的输入端直接悬空。
输入和输出部分的地线和电源线应严格分开,以保持隔离效果。
在输入和输出侧的电源附近,靠近芯片引脚处放置去耦电容(如0.1μF)。
要实现真正的电气隔离,输入侧和输出侧必须使用两个完全独立的、无电气连接的电源(Vcc1和Vcc2)。
HW291-4 是一款性能优异、应用灵活的多通道光耦。其典型核心应用为集电极开路输出的反相开关电路。设计时需严格依据数据手册计算输入限流电阻 Rin 与负载电阻 Rload,并充分兼顾电流传输比(CTR)、开关速度及电气隔离要求。在简易数字信号隔离场景中,HW291-4 具备高可靠性与出色的性价比。
